Архитектура Avaya IP Office
Базовые модули, Avaya IP Office - Small Office Edition
Данный продукт предназначен для обеспечения связью небольшого офиса. Не станет проблемой подключить Small Office к ТфОП, на борту устройства имеются аналоговые соединительные линии. Кроме того модули имеют VoIP ресурсы, что позволит использовать все преимущества этой технологии.
Small Office Edition
Avaya Small Office Edition поставляется в двух вариантах, либо с 3 каналами VoIP, либо с 16 каналами, остальные параметры (4 CO, 4 аналоговых порта, 8 цифровых и 16 IP портов) идентичны для двух моделей. Small Office Edition поддерживает некоторые внутренние модули расширения.
Базовые модули, Avaya IP Office Servers
Аппаратное обеспечение представляет собой базовые блоки (процессорные модули, серверы) нескольких типов, предназначенные для построения сетей различных размеров: с различным количеством абонентов/соединительных линий. К процессорному модулю подключаются в необходимом количестве модули расширения, предоставляющие нужное количество абонентских портов и портов соединительных линий.
Конструктивно все модули представляют собой устройства высотой 1.5U с возможностью монтажа в 19" стойку. В базовом блоке помещаются процессор, TDM-шина, слоты для установки интерфейсных плат расширения, слоты для установки модемов и кодеков VCM (Voice Compression Modules) поддержки IP-ресурсов (варианты на 5/10/20/30 одновременно обслуживаемых каналов).
IP403 Office - модель снята с производства.
IP406v1 Office - модель снята с производства.
IP406v2 Office
Базовый модуль содержит:
- 8 DCP-портов (для цифровых телефонов Avaya серий 24xx/44xx/54xx/64xx, а также 3810 и 9040)
2 абонентских аналоговых порта - 8 портов 10/100 Mbps LAN switch (layer 2)
- слот для опциональной карты памяти для Embedded voicemail/auto-attendant
- 6 портов для подключения внешних модулей расширения
- 2 слота для ANALOG4/BRI/PRI интерфейсных плат (соединительных линий) в любой комбинации за ключением Dual-PRI
- 1 WAN 37-pin D-female порт (X.21, V.24/V.28 или V.35)
- 1 DTE (9-pin D-female) (для обслуживания или serial dongle)
- Audio-вход для подключения внешнего источника музыки
- External O/P socket - выход реле для подключения внешних устройств (н.п. дверного замка)
- 40 цифровых каналов (data channels), используемых для RAS, VMail и маршрутизации
Дополнительно в собственные посадочные места внутри базового блока могут быть установлены внутренние модули расширения:
. VCM (Voice Compression Module - модуль сжатия голоса для IP-телефонии на 5, 10, 20 или 30 каналов)
. Internal Modem Card (модуль аналоговых модемов для удалённого доступа, до 12 соединений v.90)
IP Office 500
IP Office 500 - это новый продукт от AVAYA. Он принципиально отличается от предшественников, как технически, так и подходом AVAYA к лицензированию. Например, покупая IP Office 406v2, вы получали: SCN, количество портов ограничивалось лишь возможностями станции. В IP Office 500 имеется три уровня лицензирования:
- IP Office Standard Edition
- IP Office Professional Edition
- IP Office 500 Voice Networking License
|
|
Standard |
Professional |
||
|
Included |
Optional |
Included |
Optional |
|
|
Up to 32 users. |
+ |
|
+ |
|
|
Phone Manager Lite |
+ |
|
+ |
|
|
TAPI |
+ |
|
+ |
|
|
SMDR |
+ |
|
+ |
|
|
64-way basic conferencing |
+ |
|
+ |
|
|
IP Office Manager |
+ |
|
+ |
|
|
System Status Application |
+ |
|
+ |
|
|
Embedded Voicemail |
|
+ |
|
+ |
|
Phone Manager Pro / PC Softphone |
|
+ |
|
+ |
|
SoftConsole |
|
+ |
|
+ |
|
CBC |
|
+ |
|
+ |
|
SIP Trunk |
|
+ |
|
+ |
|
IP DECT |
|
+ |
|
+ |
|
CTI Link Pro |
|
+ |
|
+ |
|
32 - 272 Users |
|
|
+ |
|
|
Expansion Module support. |
|
|
+ |
|
|
64-way Meet-Me conferencing |
|
|
+ |
|
|
Voicemail Lite |
|
|
+ |
|
|
Voice networking |
|
|
|
+ |
|
Advanced Networking |
|
|
|
+ |
|
Voicemail Pro |
|
|
|
+ |
|
ContactStore |
|
|
|
+ |
|
Conferencing Center |
|
|
|
+ |
|
CCC |
|
|
|
+ |
|
TAPI WAV |
|
|
|
+ |
Базовый модуль содержит 4 слота для карт расширения:
- IP Office 500 Digital Station 8 Card – 8 цифровых портов плюс поддержка дочерних плат расширения;
- IP Office 500 Analog Phone 2 Card – 2 аналоговых плюс поддержка дочерних плат расширения;
- IP Office 500 Analog Phone 8 Card – 8 аналоговых плюс поддержка дочерних плат расширения;
- IP Office 500 VCM Card (up to 32 or 64 channel) – 4 VCM канала, в тоже время можно расширить добавляя дочерни платы, но не более 128 каналов;
- IP Office 500 Legacy Card Carrier – карта позволяет использовать внутренние модули расширения от 400-ой серии IP Office;
- До 8 внешних модулей расширения;
- 1 DTE (9-pin D-female);
- Audio-вход для подключения внешнего источника музыки;
- External O/P socket - выход реле для подключения внешних устройств (н.п. дверного замка);
AVAYA IP Office 500 по абонентской емкости находится между IP Office 406v2 и IP Office 412, а по некоторым функиональным опциям превосходит IP Office 412:
- Поддержка до 128 каналов VCM;
- Более низкая стоимость в комплектации Standard Edition и возможность "подрасти" за счет приобретения лицензии Professional Edition;

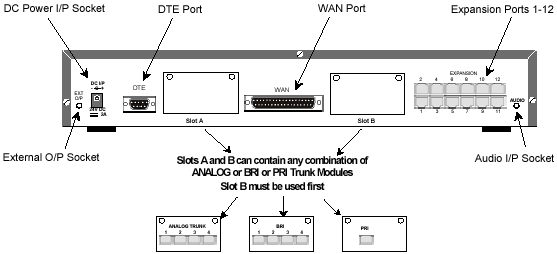

IP412 Office
Базовый модуль содержит:
- 2 порта 10/100 Mbps LAN switch layer 3
- 12 портов для подключения внешних модулей расширения
- 2 слота для ANALOG4/BRI/PRI интерфейсных плат (соединительных линий) в любой комбинации
- 1 WAN 37-pin D-female порт (X.21, V.24/V.28 или V.35)
- 1 DTE (25-pin D-female)
- Audio-вход для подключения внешнего источника музыки
External O/P socket - выход реле для подключения внешних устройств (н.п. дверного замка) - 100 цифровых каналов (data channels), используемых для RAS, VMail и маршрутизации
Дополнительно в собственные посадочные места внутри базового блока могут быть установлены внутренние модули расширения:
- один или два VCM (Voice Compression Module - модуль сжатия голоса для IP-телефонии на 5, 10, 20 или 30 каналов)
- Internal Modem Card (модуль аналоговых модемов для удалённого доступа, до 12 соединений v.90)
Модули расширения, Avaya IP Office Expansion Units
Внутренние модули расширения
В базовом блоке имеется два слота расширения, предназначенных для установки внутренних интерфейсных модулей:
- IP400 Office Universal Quad Analog Trunk - Транковый модуль на 4 СО порта;
- IP400 Office Quad BRI - Транковый модуль на 8 портов ISDN BRI;
- IP400 Office PRI E1 - Транковый модуль 1 поток Е1 ISDN PRI;
- IP400 Office Dual PRI E1 - Транковый модуль 2 потока Е1 ISDN PRI;
- IP400 Office VCM 4/8/16/24/30 - Модуль сжатия голоса (VCM) 4/8/16/24 каналов;
- IP400 Office VCM 5/10/20/30 - Модуль сжатия голоса (VCM) на 5/10/20/30 каналов (сняты с производства).
Внешние модули расширения
Внешние модули расширения подсоединяются к базовому блоку посредством кабеля. В качестве внешних модулей могут применяться:

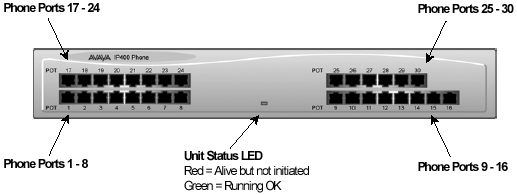

- IP400 Phone 8/16/30 - Модуль 8/16/30 аналоговых абонентов
- IP400 Digital Station 16/30 - Модуль 16/30 цифровых абонентов (тип Avaya 64xx/44xx/54xx)

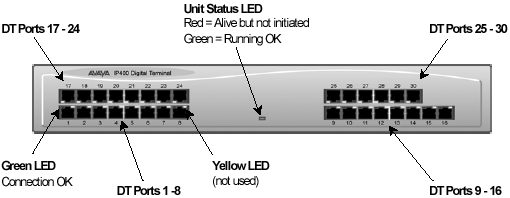

- P400 Digital Terminal 16/30 - Модуль 16/30 цифровых абонентов (тип Avaya 20xx)

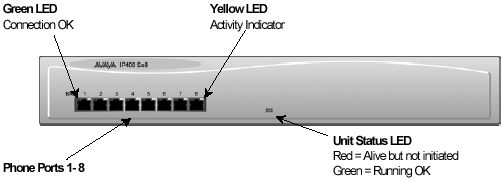

- IP400 So8 - Модуль 8 абонентов ISDN BRI

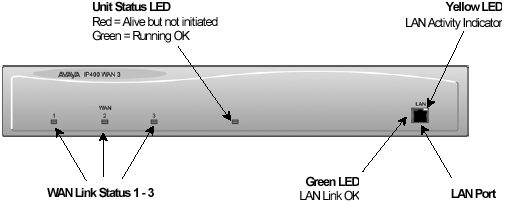

- IP400 WAN3 - Модуль 3 дополнительных WAN-портов с интерфейсом X.21, V.24/V.28 или V.35

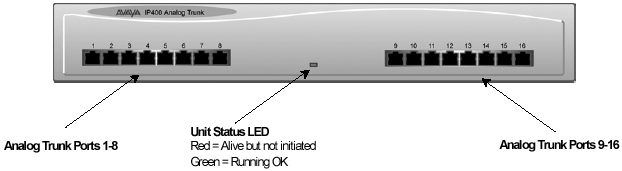

- IP400 Analog Trunk 16 - Модуль 16 CO портов
